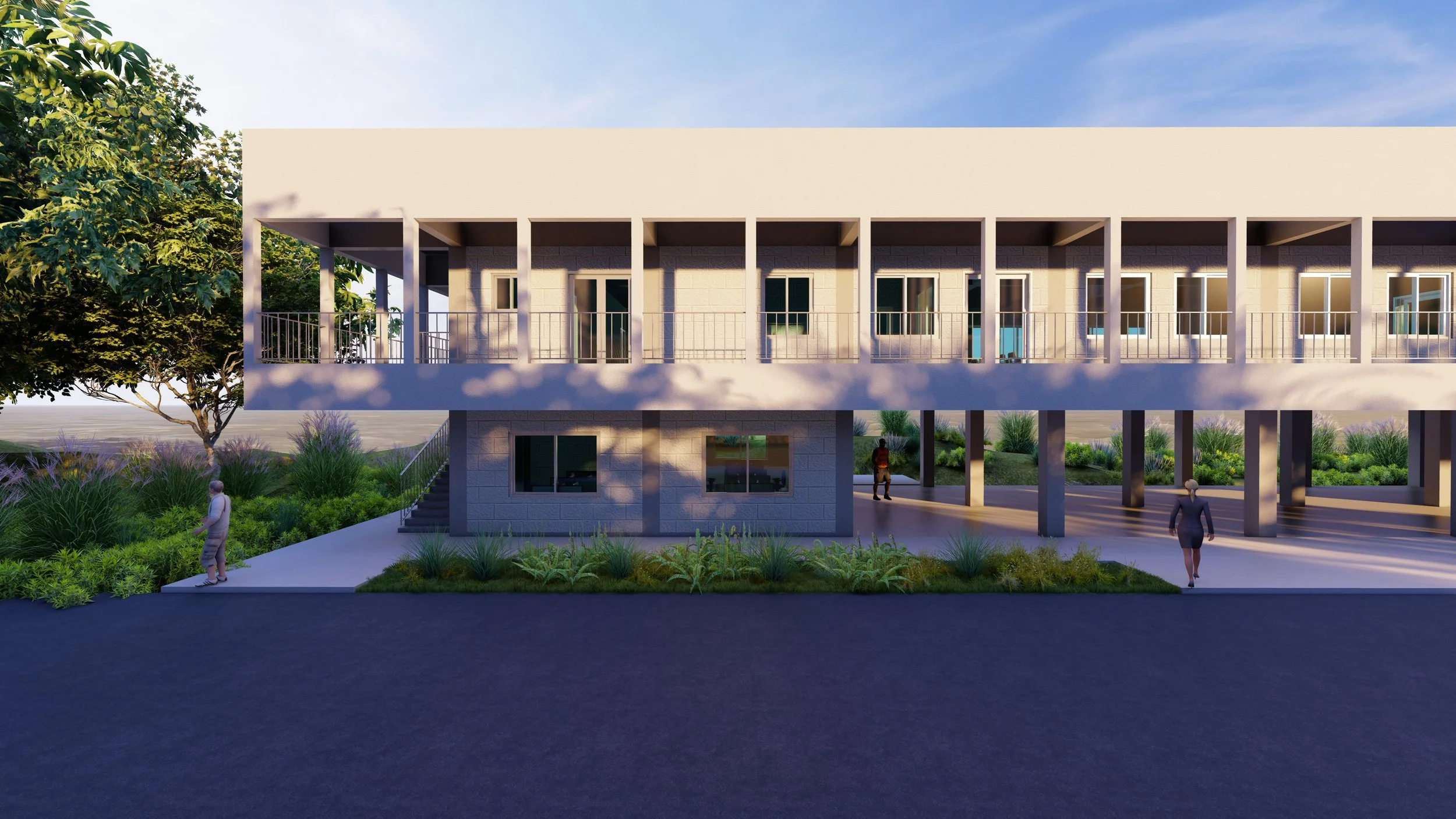

Tuvalu Community Center

Year: 2023

Location: Tuvalu

Area: Building A: 788.56m2, Building B: 427.34m2

Type: Community Center

Status: On going

ODA 사업(공적개발원조) 의 일환으로, 지구 환경 변화와 해수면 상승으로 인해 위협에 처해 있는 투발루를 지원 해주기 위한 프로젝트이다. 건축 분야에서는 투발루 어민들을 위한 트래이닝 센터와 주민들을 위한 커뮤니티 센터로 사용할수 있는 공간을 마련해주는 일을 부여받게 되었다.

설계를 하면서 우리가 직면하게 되는 문제점들은,

1.투발루는 일년 내내 평균기온 27도에서 30도의 기후를 유지하는 더운 나라로 어떻게 태양 빛을 효과적으로 차단 하느냐가 중요한 과제로 떠올랐다.

2. 뜨거운 기후에서 사람들이 쾌적하게 생활 할 수 있는 공간이 마련 되어야 된다.

3. 사람이 생활하는 공간에는 에어컨 설치는 필수이고 에너지 충당을 위해 태양열 에너지 도입은 반드시 필요하다.

4. 투발루는 물부족 국가로서 빗물 이외에는 어떠한 수자원이 없는 곳이다. 모든 식수 뿐만 아니라 사용하는 모든 물은 빗물에서 온다고 보면 된다.

5. 그렇기 때분에 투발루에 있는 모든 건물들은 물을 받기 위한 시설이 구비 되어있다. 우리가 설계하는 건물도 물을 잘 받을 수 있는 장치가 필요하다.

6. 투발루에서는 어떠한 건설 자재도 생산되지 않는다. 그렇기 때문에 건물에 들어가는 모든 것들은 수입에 의존해야 한다. 그리고 이 모든 건설 자재들이 투발루 까지 운반 되기 위해서는 엄청난 비용이 발생하게 된다. 한국 정부에서 지원된 금액은 운반비를 제외하면 적당 할지도 모르지만 운반비 까지 고려하면 상당히 타이트 하다.

7. 부족한 예산으로 인해 디자인의 단순성은 강제되었다.

8. 커뮤니티센터와 트래이닝 센터 그리고 사람들이 일할 수 있는 사무소가 함께 있는 공간임으로 이들을 자유롭게 오고 갈 수 있는 동선 체계가 필요하다.

9. 단순한 건물이지만 이 지역의 자연과 함께 할 수 있는 건축이 되어야 한다.

뜨거운 태양 빛을 막기 위한 최선의 방법으로 큰 지붕을 생각을 했다. 냉방을 위한 에어컨의 설치는 이 지역에서 필수이긴 하지만 건축의 디자인으로 인해서 어쨌든 미케니컬 한 부분의 부하를 조금이나 줄일 수 있고 큰 지붕으로 인한 차양은 항상 건물에 그늘을 만들어 주게 된다. 그리고 이 지붕은 물을 모으는 방법과 동선의 생성, 자연과의 조화라는 측면에서도 중요한 역할을 하게 된다.

박공지붕으로 계획을 했을 경우 문제는 물이 양쪽 처마홈통을 따라 선홈통으로 가야 하고 이렇게 떨어진 물은 지하의 파이프를 통해서 저장물통으로 이동하게 된다. 그렇게 되면 물이 지하 파이프에 갖혀있는 시간이 오래 지속 될 수 있다. 물이 들어 오는 압력으로 인해서 지하에 있는 물을 밀어서 다시 저장물통 위로 물을 보내는 시스템임으로 이렇게 될 경우에 비가 충분히 오지 않을 경우 충분한 압력이 발생하지 않을 것이고 물은 오랫동안 지하의 파이프에 머무르게 되면 물이 오염이 되게 된다. 물의 오염을 방지 하기 위해서는 지붕에서 모아진 물이 물통으로 가는 경로를 단순화 할 필요성이 있었다. 그러기 위해서 우리는 평지붕을 채택했으며 물의 경로가 양쪽으로 나뉘는것이 아니라 한쪽으로 흐르게 했다. 그래서 선홈통으로 떨어진 물은 지하까지 떨어지지 않고 바로 저장물통 위로 떨어지게 함으로서 오염을 최소화 시켰다. 또한 평지붕으로 인해서 동서 방향으로 긴 이 건물위에 태양광 패널이 올라 갔을때 가장 강한 빛을 받을 수 있는 방향으로 패널들을 설치할 수 있게 된다.

동선의 문제에 있어서 이 지역에서 선호하는 방식은 모든 동선이 건물 안에서 연결되게 하는 방식이다. 아마도 뜨거운 외기를 최대한 피하기 위해서 이 방식이 선호 되었을 것이다.하지만 좁고 긴 대지에 위치한 이 싸이트의 특성상 동선이 안에서 연결된 방식에는 여러기능을 가지고 있는 이 건물에서 동선상의 혼잡을 가지고 오게 된다. 우리가 제시한 방식은 복도공간이 2층 실들을 둘러싸는 방식으로 계획을 하게 되었다. 그렇게 함으로서 동선상 유연성과 명확성을 가지게 되었고 또한 이 야외 복도 공간은 자연과의 만남을 넓은 지붕의 차양 안에서 이루어 질 수 있게 하였으므로, 이 곳을 이용하는 사람들에게 자연을 즐길수 있는 공간으로 기능할 수 있게 된다.

As part of the ODA project (Official Development Assistance), this is a project to support Tuvalu, which is under threat due to global environmental changes and rising sea levels. In the field of architecture, we were given the task of creating a space that could be used as a training center for Tuvalu's fishermen and a community center for residents.

The problems we face while designing are:

1. Tuvalu is a hot country that maintains average temperatures of 27 to 30 degrees all year round, and how to effectively block the sunlight has emerged as an important task.

2. A space where people can live comfortably in hot climates must be provided.

3. Installation of an air conditioner is absolutely essential in the space where people live, and the introduction of solar energy is absolutely necessary to provide energy.

4. Tuvalu is a water-scarce country, with no water resources other than rainwater. Not only all drinking water, but all water used comes from rainwater.

5. That is why all buildings in Tuvalu are equipped with facilities for collecting water. The buildings we design also need a device to properly collect water.

6. No construction materials are produced in Tuvalu. Therefore, everything that goes into the building must depend on import. And it costs a huge amount of money to transport all these construction materials to Tuvalu. The amount provided by the Korean government may be reasonable excluding transportation costs, but it is quite tight when transportation costs are also taken into consideration.

7. Simplicity of design was forced due to tight budget.

8. Since it is a space with a community center, a training center, and an office where people can work, a circulation system is needed to allow them to come and go freely.

9. Although it is a simple building, it must be an architecture that can be in harmony with the nature of this area.

As always, all elements in architectural design are interconnected. To summarize the problems given to us, how to deal with the hot sun, how to collect water while minimizing pollution, how to solve the movement of people in buildings with various functions, and finally, how to create harmony with nature.

In a way, as can be seen from the manner presented in the sentences, it can be seen that these act as codes in architectural design. A large roof was, thought to be, the best way to block the hot sun. Installation of air conditioners for cooling is essential in this area, but the design of the building can reduce the load on the mechanical parts, and the large roof always provides shade to the building. And this roof is also connected in terms of collecting water, creating circulation, and harmony with nature. If you plan to have a gable roof, the problem is that the water has to go down the eaves gutter on both sides to the downspout, and the water that falls this way moves to the storage tank through the underground pipe. This can cause water to remain trapped in underground pipes for a long time. It is a system that pushes the water underground due to the pressure of the water coming in and sends the water back to the storage tank. In this case, if there is not enough rain, sufficient pressure will not be generated, and if the water stays in the underground pipe for a long time, the water will become contaminated. In order to prevent water pollution, there was a need to simplify the path where water collected from the roof goes to the water tank. To achieve this, we adopted a flat roof and allowed the water to flow in one direction rather than splitting into two sides. Therefore, water falling into the downspout was allowed to fall directly onto the storage tank rather than falling underground, thereby minimizing contamination. Additionally, the flat roof allows solar panels to be installed in a direction that will receive the strongest light when they are placed on top of this long east-west building. When it comes to circulation issues, the preferred method in this area is to have all circulation lines connected within the building. This method was probably preferred to avoid the hot outside air as much as possible. However, due to the nature of this site, which is located on a narrow and long site, the way the movement lines are connected inside causes congestion in the movement lines in this building, which has several functions. The method we proposed was planned in such a way that the hallway space surrounds the rooms on the first floor. By doing so, flexibility and clarity in the line of movement were achieved, and this outdoor corridor space also provided a space where people could encounter nature in a somewhat comfortable environment within the shade of the roof, thereby restoring the relationship between people using this space and nature.
